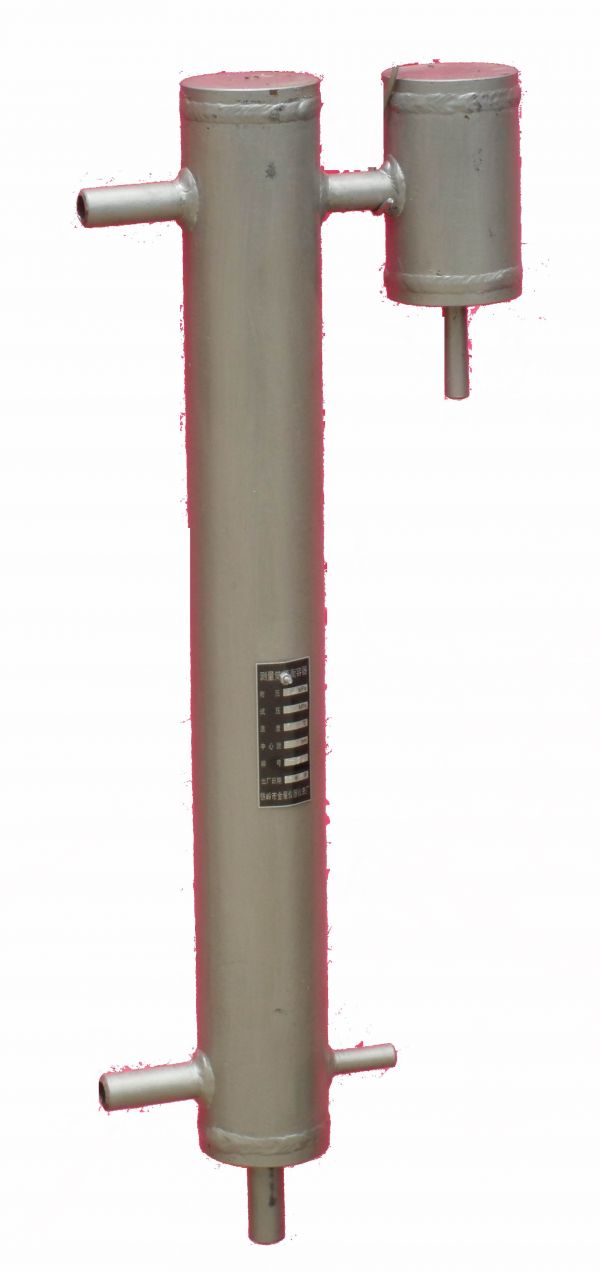

单室平衡容器

一、产品概述

单室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。在基准杯的上方有一个圆环形漏斗结构将整个单室平衡容器分割成上下两个部分。单室平衡容器与水位指示器或者差压变送器配套使用，可以在锅炉启、停炉过程中及正常运行情况下，对汽包水位进行监控，并对外输出水位变化时的差压信号，保证锅炉安全运行。

二、工作原理

单室平衡容器由管子、弯管、水杯、漏斗等组成，由于饱和蒸汽同时对管子和弯管加热，正压补偿管内水的重度，在任何情况下都近似等于相应汽包压力下汽包水的重度。同时由于正确的选用正压补偿管的高度不管汽包内压力如何变化，正压补偿管的压力与负压管的压力变化值均相等。因此，平衡容器所产生的压差不变。而低端水位表指示的水位也不变。另外由于平衡容器引出相等的一段正、负压管内水的温度，虽然受汽包压力机和室温变化的影响，但它们的变化是相等的，所以对平衡容器产生的压差没有影响。

三、技术参数

1.筒体规格Φ89×5

2.接管直径Φ25×4

3.正压管、负压管、排污管直径Φ16×3

4.工作压力：1.6~6.4MPa

5.接口形式：焊接

6.工作温度：饱和温度

7.中心距：600、670，用户自定
