双室平衡容器

一、产品概述

平衡容器，利用液体静力学原理使水位高度转换成差压信号，再利用差压变送器把差压信号转换成标准的电信号供DCS或二次仪表显示容器内的液位。选用时可根据气泡（或受压容器）内介质的压力和温度、观测范围、水管中心到正常水位的距离（Ho）以及汽水中心距（H）而定。

二、工作原理

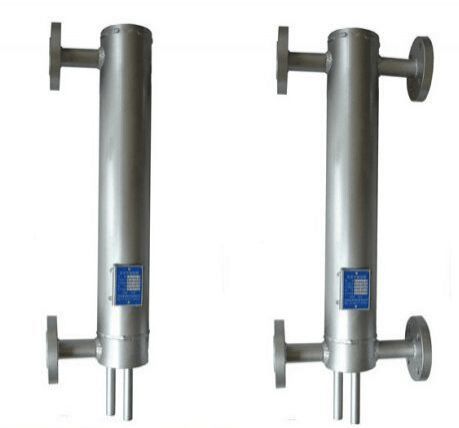

双室平衡容器的结构如图所示。差压计的正压管与单室平衡容器一样，维持恒定水柱。负压管置于平衡容器内，上部比水平正取压管下缘高10mm左右，下部与容器水侧相连通，其水柱随着容器水位变化而变化。

三、技术参数

1.筒体规格Φ108×15

2.接管直径Φ28×5

3.正压管、负压管、排污管直径Φ18×3

4.工作压力：1.6~22.5MPa

5.接口形式：焊接

6.工作温度：饱和温度

7.中心距：600、670，用户自定
