一、产品概述

UDJ压入式电接点液位计结构简单，维修方便，广泛适用于锅炉汽包、高压加热器、低压加热器、除氧器、蒸发器、分离器、水箱等压力小于16MPa的容器中的液位测量和控制。

二、工作原理

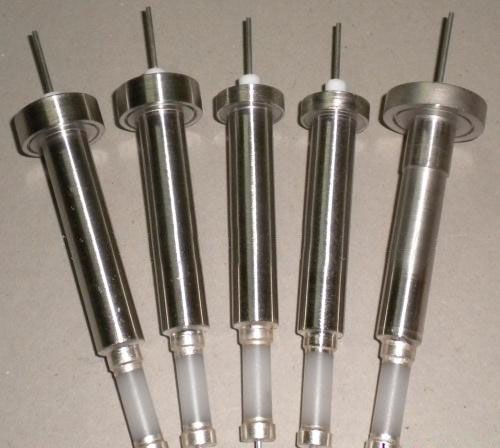

UDJ压入式电接点液位计是由测量筒、压入式电接点电极和二次仪表组成。由于水和汽导电性能差异极大，测量筒的作用就是将水位变化通过电接点电阻的变化取得信号，在液态时由于介质电阻率小，当电接点电极间加上电压时，流过的电流大，反之未浸入液面下的电接点电极流过电流小，这两种状态下流过电流相差很大，将此信号传送到二次仪表，通过二次表远程显示、控制液位。

三、特点

1.结构简单、维修方便。

2.具有模拟显示、数字显示、报警指示。

3.内阻调节范围大。

4.设备运行可靠。

四、技术参数

1.仪表电源电压AC220V±15%

2.仪表工作环境温度-10℃~45℃

3.仪表相对湿度≤85%

4.整机功耗≤3W

5.适用于任何水阻

6.仪表盘安装开口尺寸：152+1×76+1mm

7.仪表外形尺寸：宽80×高160×深250（立式）
