一、产品概述

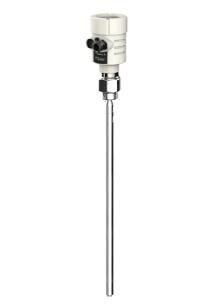

JX8200系列导波雷达物位计是为固体测量而设计的。尺寸加大的传感器可以经受更大的拉力。探杆和探测缆绳都具有加粗设计，更耐磨损。由于细颗粒和粉末状固体对缆绳的拉力和磨损较小，JX8200导波雷达对细颗粒和粉末状固体料位测量具有良好的效果。JX8200导波雷达独特的防松脱设计将固体测量坠缆的危险降到最低。

二、工作原理

JX8X00系列导波雷达物位计是基于时间行程原理的电磁波测距系统。仪表探头发出的1GHz的微功率电磁波信号沿着探测组件(探杆或探测缆绳)以光速进行传播。当电磁波接触到被测物质表面时，由于介电常数发生突变，电磁波被反射回来。反射回来的电磁波沿着探测组件传播，并返回到仪表探头。电磁波的发射与接收的时间间隔与仪表探头到被测介质的距离成正比，由此能够计算出仪表探头到被测介质表面的距离。

三、技术参数

1.应用：固体测量

2.最大量程：30m

3.精确度：±3mm

4.过程连接：螺纹 G1½A

螺纹 1½NPT

5.传感器材质：不锈钢316

6.过程温度：VITON氟橡胶: -40…80℃

VITON氟橡胶: -40…150℃

KALREZ全氟醚橡胶: -20…200℃

7.过程压力：(-0.1...4)MPa

8.输出信号：(4...20)mA/HART

9.电源：两线制：DC24V

四线制：DC24V/AC220V

四、特点

1.仪表采用等效采样脉冲测距专利技术，提高了信号的分辨率和灵敏度，使仪表具有高精度、测量灵敏、刷新速度快等优势。

2.仪表液晶操作单元为128*64图形点阵液晶，支持全中文菜单、波形显示等复杂操作功能。降低现场仪表操作难度和维护工作量。

3.液晶显示单元可以外接25米，从而构成罐旁操作单元。降低大型罐体、高温、高压、有毒等高危险区域仪表日常巡检工作的风险和劳动强度。

4.JX8200系列固体测量型导波雷达，独特的固体导波探测传感器设计，可以经受更大的拉力，降低现场坠缆风险。

5.JX系列导波雷达物位计支持丰富的信号通讯协议，如HART、4…20mA、RS485、GPRS、CMesh、IIC、Modbus、CAN等多种通讯协议，便于集成到客户现有系统。

6.可以根据国内客户行业和现场工况的运行特点进行仪表功能和传感器定制，最大程度为民族工业服务。
